Bodenventile

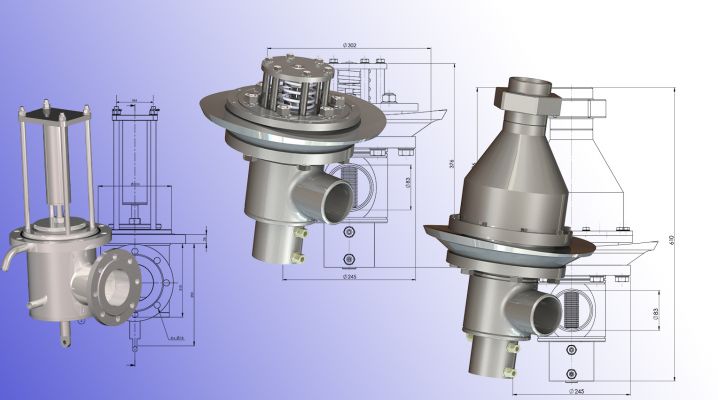

Bodenventile sitzen am tiefsten Punkt von Kesselwagen und Tanks und verschließen den Behälter sicher, solange kein Be- oder Entladevorgang stattfindet. VENTAIX bietet dafür zwei Ausführungen: das hydraulische BVH-80-G205 für Flüssig- und Gasphase bei Druckgaskesselwagen, sowie das dampfbeheizbare BV125-T für die Entleerung temperatursensibler Ladegüter. Beide erfüllen die Norm EN 14433 – auf Wunsch fertigen wir Bodenventile auch individuell nach Kundenanforderungen.
Bodenventile für den sicheren Gefahrguttransport
Bodenventile dichten Kesselwagen und Tankcontainer am tiefsten Punkt des Behälters ab und verhindern so ein unbeabsichtigtes Austreten des Gefahrguts. Sie müssen hohen mechanischen und chemischen Anforderungen standhalten, da sie im ständigen Kontakt mit dem transportierten Medium stehen.
BVH-80-G205 für Druckgaskesselwagen
Druckgaskesselwagen werden von unten be- und entladen. Dazu sind jeweils ein Bodenventil für die flüssige und eines für die gasförmige Phase des Ladegutes erforderlich. Hierfür eignet sich das hydraulische Bodenventil BVH-80-G205. Durch seine besondere Konstruktion kann es für beide Phasen verwendet werden, wobei für die Gasphase die übliche Verrohrung zum Kesselscheitel mittels einer Verschraubung realisiert wird.
Nicht nur durch die Verschraubung, sondern auch durch die Montage des Ventils innerhalb des Kessels vereinfacht sich die gesamte Installation deutlich gegenüber herkömmlichen Methoden. Ferner wird durch die doppelte Nutzung des BVH-80-G205 die Ersatzteilhaltung für das gesamte Entladesystem der Druckgaswagen erheblich vereinfacht.
BV125-T für beheizte Ladegüter
Das Bodenventil BV125-T ist für die Entleerung von flüssigem Ladegut in Kesselwagen zum Transport von Gefahrgütern entwickelt und konstruiert worden. Es ist insbesondere durch sein doppelwandiges und dampfbeheizbares Gehäuse gekennzeichnet. Dank seiner Beheizbarkeit und des großen Öffnungsquerschnitts von DN 125 können mit diesem Ventil auch problematische und temperatursensible Fördergüter ohne Schwierigkeiten entladen werden.
Das vollständig gekapselte Federpaket des BV125-T verhindert das Blockieren der Feder und erlaubt bei ausreichender Beheizung des Ventilgehäuses die Betätigung des Ventils auch bei eventueller Aushärtung des Ladegutes. Die Konstruktion des Ventils ist einfach und wartungsfreundlich. Sie ermöglicht eine problemlose Instandhaltung und den Wechsel der Ventiltellerdichtung mit nur wenigen Handgriffen.
Das Bodenventil BV125-T ist eine mechanisch betätigte Entleerungsvorrichtung. Auf Wunsch kann diese Armatur aber auch mit einem hydraulischen oder pneumatischen Antrieb ausgestattet werden. Der hydraulische Antrieb erlaubt zudem aufgrund seiner hohen Betätigungskraft die Verwendung der Armatur ohne zusätzliches Steuerventil.
Zulassung
Für den Einsatz im Gefahrguttransport auf der Schiene erfüllen die VENTAIX-Bodenventile die Norm EN 14433.
Werkstoffe und Ausführung (BV125-T)
Die medienberührten Materialien sind 1.4571 und 1.4310, die Ventildichtung besteht aus Viton, ergänzt durch Rulon. Der Anschlussflansch zum Kessel hat einen Lochkreis von 260 mm (8 x M16), der Leitungsanschluss erfolgt in DN 100 nach DIN 2576.
Individuelle Fertigung nach Kundenwunsch
Neben den Standardausführungen BVH-80-G205 und BV125-T fertigen wir Bodenventile auch nach individuellen Kundenanforderungen – etwa bei abweichenden Nennweiten, Anschlussmaßen oder Werkstoffkombinationen.
| Modell | BV125-T |
| Anwendung | Entleerung von Tanks und Kesselwagen (beheizt) |
| Norm | EN 14433:2014 |
| Betätigung | mechanisch (optional hydraulisch) |
| Gehäuse | doppelwandiges Flanschgehäuse, geschweißt |
| Heizmedium | Dampf |
| Dampfanschluss | G 1/2" |
| Länge über alles | 700 mm |
| Länge unter Scheitel | 310 mm |
| Anschlussflansch (Kessel) | Lochkreis 260 mm (8 x M16) |
| Anschlussflansch (Leitung) | DN 100, DIN 2576 |
| Ventilhub | 30 mm |
| Öffnungsdruckdifferenz | 0,095 MPa |
| Medienberührte Materialien | 1.4571, 1.4310, Viton, Rulon |
- Zuverlässiger Verschluss am tiefsten Punkt des Behälters
- Dampfbeheizt für temperaturempfindliche Medien (BV125-T)
- Baumusterzulassung nach EN 14433
- Ausgelegt für hohe mechanische und chemische Beanspruchung
- Individuelle Fertigung nach Kundenwunsch möglich
Download
Häufige Fragen zu Bodenventilen
Wofür werden Bodenventile eingesetzt?
Sie verschließen Kesselwagen und Tankcontainer am tiefsten Punkt des Behälters sicher, wenn kein Be- oder Entladevorgang stattfindet.
Was ist das Besondere am BVH-80-G205?
Es kann sowohl für die flüssige als auch die gasförmige Phase bei Druckgaskesselwagen eingesetzt werden. Die Gasphasen-Verrohrung zum Kesselscheitel erfolgt per Verschraubung, das Ventil wird innerhalb des Kessels montiert – das vereinfacht Installation und Ersatzteilhaltung erheblich.
Ist das Bodenventil BV125-T beheizbar?
Ja, das BV125-T verfügt über ein doppelwandiges, geschweißtes Flanschgehäuse mit Dampfbeheizung – geeignet für temperatursensible Medien, auch bei Aushärtung des Ladegutes bleibt das Ventil dank gekapseltem Federpaket betätigbar.
Welche Norm erfüllen die VENTAIX-Bodenventile?
Für den Einsatz im Gefahrguttransport auf der Schiene erfüllen die VENTAIX-Bodenventile die Norm EN 14433.
Bietet VENTAIX auch Bodenventile nach individuellen Kundenanforderungen an?
Ja, neben den Standardausführungen BVH-80-G205 und BV125-T fertigen wir Bodenventile auch nach individuellen Anforderungen, etwa bei abweichenden Nennweiten, Anschlussmaßen oder Werkstoffkombinationen.
