Vertikale Tauchkreiselpumpen (Baureihe VKTP)
Vertikale Tauchkreiselpumpen tauchen mit Pumpe und Welle direkt in den Tank ein, während der Motor außerhalb montiert ist – platzsparend, ohne saugseitige Verrohrung. Die Baureihe VKTP von VENTAIX aus PP oder PVDF fördert 5 bis 450 m³/h bei Förderhöhen bis 100 m; Ausführungen mit freifliegender Welle sind trockenlauffest.
Vertikale Tauchkreiselpumpen: Höchste Effizienz für anspruchsvolle Anwendungen
Vertikale Tauchkreiselpumpen werden in vielen Branchen sowohl als Prozesspumpen als auch als Abwasserpumpen eingesetzt. Je nach Anwendungsfall sind sie in Kunststoff oder Edelstahl erhältlich. Die Kunststoffausführungen haben keine medienberührten Metallflächen und finden daher in einer Vielzahl von nasschemischen Prozessen mit Säuren, Laugen und wässrigen Lösungen Verwendung.
Funktionsprinzip der vertikalen Tauchkreiselpumpe

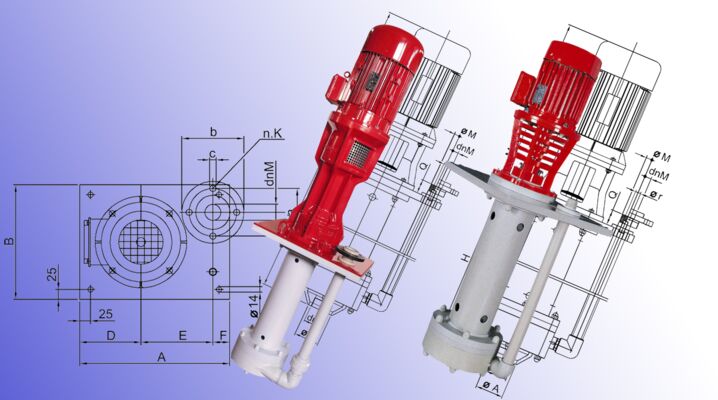

Bei der vertikalen Tauchkreiselpumpe ist die Pumpenwelle direkt oder mittels einer Kupplung mit dem vertikal angeordneten Motor verbunden. Pumpe und Pumpenwelle ragen in den Tank mit dem Fördermedium hinein, während der Motor mit der Montageplatte außerhalb des Tanks am Rand befestigt ist. Vertikale Tauchkreiselpumpen sind sehr platzsparend, die saugseitige Verrohrung entfällt im Allgemeinen.
Werkstoffe
Alle medienberührten Bauteile werden je nach Anwendungsfall aus PP (Polypropylen), PVDF (Polyvinylidenfluorid) oder Edelstahl gefertigt. Die Kunststoffvarianten kommen ohne medienberührte Metallteile aus und eignen sich besonders für aggressive, korrosive Medien. Bei der Edelstahlausführung sind die medienberührten Bauteile entsprechend metallisch – diese Variante wird bevorzugt eingesetzt, wenn höhere mechanische Belastbarkeit oder Temperaturbeständigkeit gefragt ist.
Die Pumpen können in verschiedenen Größen und Ausführungen geliefert werden; die Länge wird je nach Anwendung individuell bestimmt. Bis zu einer Eintauchtiefe von 900 mm sind unsere Pumpen mit freifliegender Welle lieferbar: Die Pumpenwelle ist dabei nur durch den Motor gelagert, auch das Laufrad am Ende der Welle ist nicht gelagert. Dadurch sind unsere vertikalen Tauchpumpen dieser Bauart trockenlauffest und nahezu wartungsfrei. Vertikale Kreiselpumpen mit Explosionsschutz nach ATEX 94/9/EG werden aus leitfähigen Kunststoffen gefertigt.
Anwendungsgebiete vertikaler Tauchkreiselpumpen
- Chemische Industrie: Förderung von aggressiven, korrosiven Medien wie Säuren und Laugen; die Montage oberhalb des Behälters kann für die Sicherheit von Vorteil sein
- Galvanoindustrie: Filtration von galvanischen Bädern oder Förderung von Elektrolyten, auch bei hohen chemischen Belastungen oder Temperaturen
- Abwasserbehandlung: Transport und Filtration von chemisch belasteten Abwässern
- Gaswäscher: platzsparender Einbau, nur druckseitige Verrohrung erforderlich, zuverlässiger Betrieb auch unter harten Bedingungen
- Pharmaindustrie: hygienisch reine Oberflächen und Beständigkeit gegenüber aggressiven Medien für sensible Herstellungsprozesse
- Halbleiterfertigung: Förderung teurer Elektrolyte aus Becken mit hoher Prozesssicherheit bei geringem Wartungsaufwand
- Platzsparender Einbau ohne saugseitige Verrohrung
- Erhältlich in PP, PVDF oder Edelstahl je nach Anwendung
- Freifliegende Welle: trockenlauffest und nahezu wartungsfrei
- Individuell konfigurierbare Baulänge je nach Anwendung
- ATEX-Ausführung nach 94/9/EG erhältlich
Häufige Fragen zu vertikalen Tauchkreiselpumpen
Was ist der Vorteil einer vertikalen Tauchkreiselpumpe gegenüber einer horizontalen Kreiselpumpe?
Sie ist sehr platzsparend, da Pumpe und Welle direkt in den Tank eintauchen und die saugseitige Verrohrung im Allgemeinen entfällt.
Was bedeutet „freifliegende Welle"?
Die Pumpenwelle ist nur durch den Motor gelagert, das Laufrad am Wellenende ist ungelagert. Das macht die Pumpe trockenlauffest und nahezu wartungsfrei – bis zu einer Eintauchtiefe von 900 mm lieferbar.
Sind ATEX-Ausführungen verfügbar?
Ja, vertikale Kreiselpumpen mit Explosionsschutz nach ATEX 94/9/EG werden aus leitfähigen Kunststoffen gefertigt.
Gibt es die vertikalen Tauchkreiselpumpen auch aus Edelstahl?
Ja, je nach Anwendungsfall sind die Pumpen auch mit medienberührten Edelstahlbauteilen erhältlich, etwa bei höherer mechanischer Belastung oder Temperaturanforderung.
