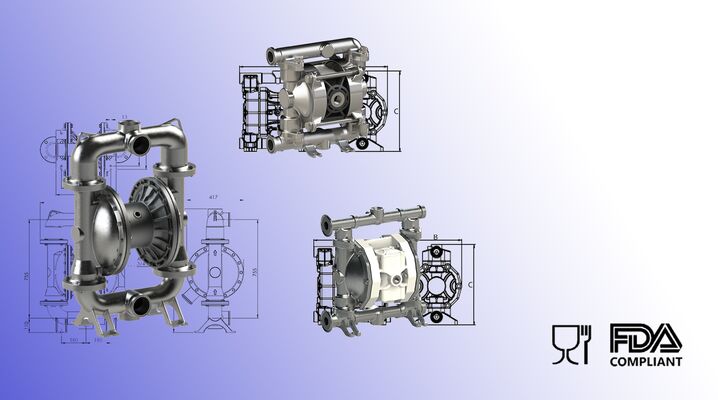

Lebensmitteldruckluftmembranpumpen (Baureihe MPFF)
Die Druckluftmembranpumpe MPFF ist die lebensmittelgeprüfte Variante der Baureihe MPF: aus elektropoliertem Edelstahl, mit Membranen aus Hytrel/PTFE, totpunktfrei und mit schmiermittelfreiem Luftventilsystem. Sie erfüllt FDA-Richtlinie und EU-Verordnung (EG) Nr. 1935/2004 und eignet sich für viskose Lebensmittel mit hohem Feststoffgehalt.
Druckluftmembranpumpen für den Lebensmittelbereich
Druckluftmembranpumpen für den Lebensmittelbereich eignen sich ausgezeichnet zum Transport von viskosen Flüssigkeiten und Flüssigkeiten mit hohem Feststoffgehalt. Der große Vorteil liegt darin, dass die zu fördernde Flüssigkeit nicht durch hohe Scherkräfte wie bei einer Kreiselpumpe belastet wird. Druckluftmembranpumpen sind trockenlauffest, trocken selbstansaugend und stufenlos regelbar.
Funktionsprinzip
Die zentralen Elemente einer Druckluftmembranpumpe bilden zwei Membranen, die durch Druckluft bewegt werden. Diese Membranen sind mit einer Stange verbunden, die wiederum von einem Luftventil im mittleren Bereich der Pumpe bewegt wird. Der Pumpvorgang läuft in zwei Phasen, auf beiden Seiten der Pumpe entgegengesetzt ab:
- Saugphase: Eine Membran wird durch Druckluft nach außen gedrückt, wodurch auf der Medienseite ein Unterdruck entsteht. Dieser saugt die Flüssigkeit durch das Einlassventil in den Druckraum.
- Druckphase: Zur gleichen Zeit bewegt sich die zweite Membran nach innen und drückt die Flüssigkeit durch das Auslassventil aus dem Pumpenauslass.
Die Baureihe MPFF ist darüber hinaus totpunktfrei und verfügt über ein schmiermittelfreies Luftventilsystem, welches den dauerhaften und auch den intermittierenden Betrieb sicher gewährleistet.
Werkstoffe und Normen
Die Pumpen erfüllen alle Vorgaben der FDA-Richtlinie und der EU-Verordnung (EG) Nr. 1935/2004 über Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen.
Die Druckluftmembranpumpe der Baureihe MPFF ist aus elektropoliertem Edelstahl gefertigt. Die Membranen bestehen aus einer Werkstoffkombination von Hytrel und PTFE. Je nach Anwendungsfall im Food- und Pharma-Bereich sind verschiedene weitere Werkstoffe für alle medienberührten Bauteile erhältlich.
Anwendungsbereiche
- Süßwaren und Konfitüren: Sirup, Marmelade und Fruchtpüree
- Molkereiprodukte: Joghurt und andere viskose Milchprodukte
- Saucen und Dressings: Mayonnaise und weitere emulgierte Produkte
- Teigwaren: viskose Massen mit hohem Feststoffgehalt
- Weitere Suspensionen der Lebensmittelindustrie
| Produkt | MPFF 10 | MPFF 15K | MPFF 15 | MPFF 25K | MPFF 25 | MPFF 40 | MPFF 50 | MPFF 80 |
|---|---|---|---|---|---|---|---|---|
| Anschluss TRI-CLAMP | 3/4" | 1" | 1" | 1½" | 1½" | 2" | 2½" | 3" |
| Volumenstrom (max.) | 20 l/min | 35 l/min | 65 l/min | 120 l/min | 170 l/min | 380 l/min | 700 l/min | 1050 l/min |
| Förderhöhe (max.) | 70 mWS | 80 mWS | ||||||
| Temperatur | -20 - +95 °C | |||||||
| Antriebsdruck (min.) | 2 bar | |||||||
| Antriebsdruck (max.) | 7 bar | 8 bar | ||||||
| Ansaughöhe (trocken) | 5 m | |||||||
| Ansaughöhe (nass) | 9,8 m | |||||||
| Partikelgröße (max.) | 2,5 mm | 3 mm | 3,5 mm | 4 mm | 7,5 mm | 8 mm | 8,5 mm | 9,8 mm |
| Anschluss Einlass Luftversorgung | Ø6 mm | Ø6 mm | G1/4" | G3/8" | G1/2" | G1/2" | G3/4" | G3/4" |
| Gehäusewerkstoffe | Edelstahl | |||||||
| Membranwerkstoffe | Hytrel+PTFE | |||||||
- Lebensmittelgeprüft nach FDA und EG 1935/2004
- Elektropolierter Edelstahl für hygienische Oberflächen
- Totpunktfrei, schmiermittelfreies Luftventilsystem
- Trockenlaufsicher und trocken selbstansaugend
- Schonende Förderung ohne hohe Scherkräfte
Häufige Fragen zu Lebensmitteldruckluftmembranpumpen
Sind die MPFF-Pumpen für den direkten Lebensmittelkontakt zugelassen?
Ja, sie erfüllen die FDA-Richtlinie und die EU-Verordnung (EG) Nr. 1935/2004 für Materialien mit Lebensmittelkontakt.
Können auch hochviskose Lebensmittel mit Feststoffanteil gefördert werden?
Ja, das ist eine der Kernstärken der Druckluftmembranpumpe – sie fördert viskose und feststoffbeladene Medien schonend, ohne die für Kreiselpumpen typischen Scherkräfte.
Gibt es die MPFF auch für chemische statt lebensmitteltechnische Anwendungen?
Für chemische Anwendungen empfehlen wir die Druckluftmembranpumpen der Standard-Baureihe MPF.
