Magnetkreiselpumpen

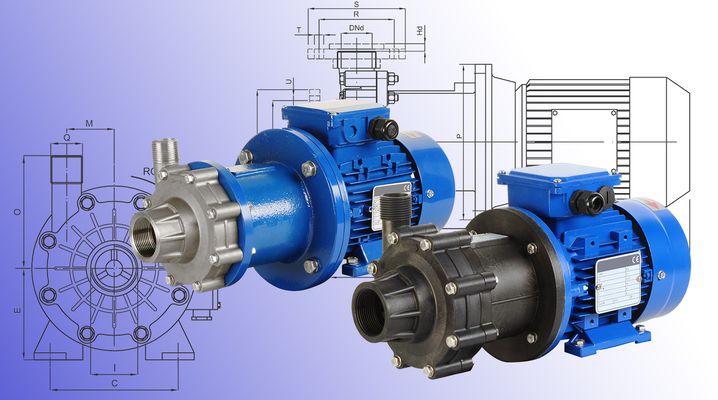

Magnetkreiselpumpen übertragen das Drehmoment berührungslos über eine Magnetkupplung vom Motor auf das Laufrad. Dadurch entfällt die Wellendurchführung samt dynamischer Dichtung - die Pumpe ist hermetisch dicht und leckagefrei. VENTAIX liefert die Baureihe MKPG aus PP, PVDF oder Edelstahl für Volumenströme von 1 bis 140 m³/h und Förderhöhen bis 48 m.
Magnetkreiselpumpen: Innovative Technologie für höchste Ansprüche in der Industrie
Magnetkreiselpumpen, auch als magnetgekuppelte Pumpen bekannt, finden in zahlreichen industriellen Anwendungen ihren Einsatz, von der chemischen Industrie über die Wasserstoffindustrie bis hin zur Abwasseraufbereitung. Unsere Magnetkreiselpumpen fördern Volumenströme zwischen 1 m³/h und 140 m³/h und erreichen eine Förderhöhe von bis zu 48 m.
Funktionsprinzip und Aufbau

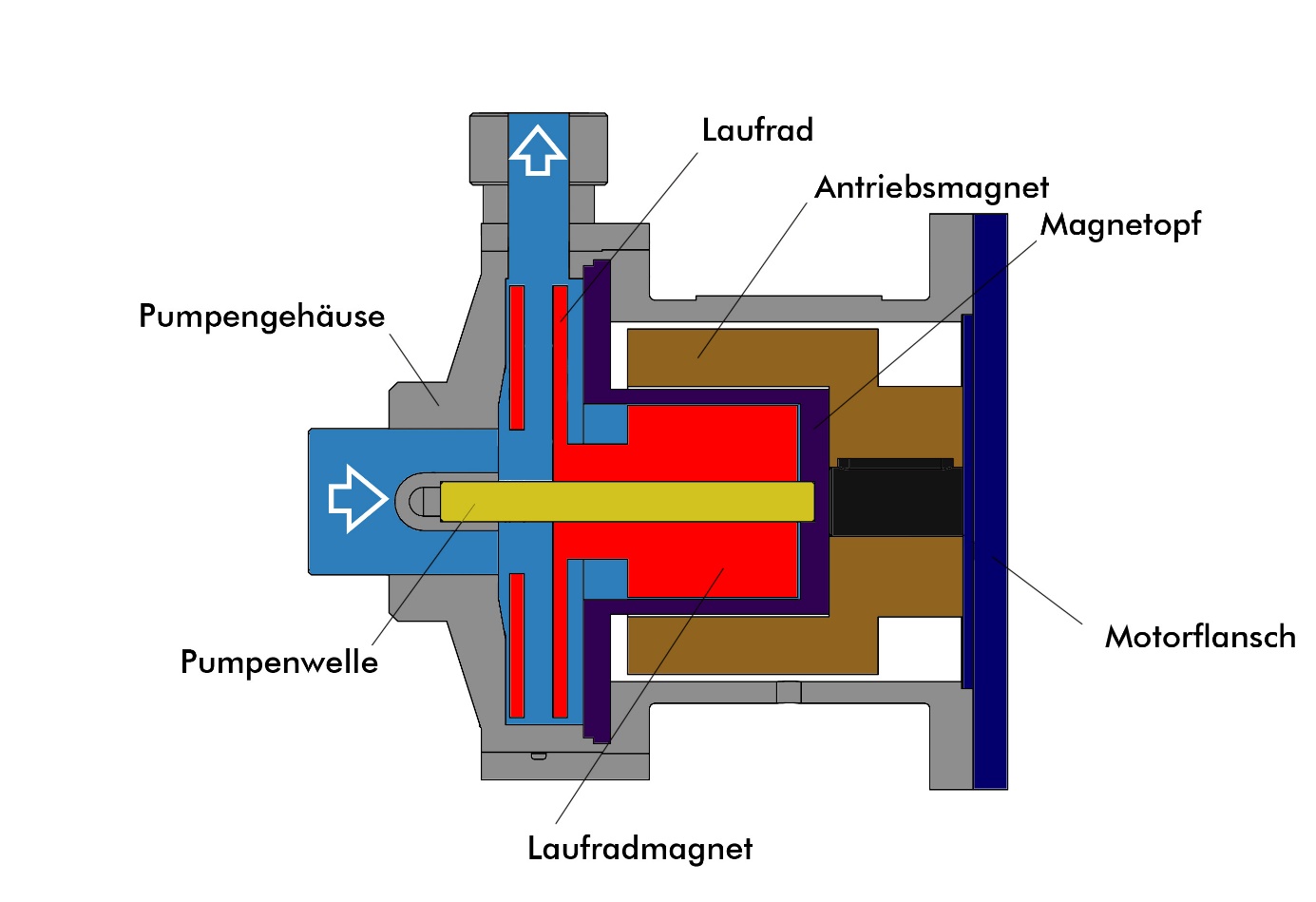

Im Gegensatz zu herkömmlichen Kreiselpumpen, bei denen das Laufrad direkt mit der Antriebswelle verbunden ist, erfolgt der Antrieb bei magnetgekuppelten Pumpen durch die Magnetkupplung. Dazu wird der mit dem Pumpenlaufrad verbundene, durch den Spalttopf gekapselte Magnet durch den auf der Motorwelle montierten Magnet in Rotation versetzt. Diese Konstruktion ermöglicht eine hermetische Isolierung des Laufrades und eliminiert die Notwendigkeit dynamischer Dichtungen zwischen Pumpe und Motor.
Werkstoffe und Konstruktion
Unsere Magnetkreiselpumpen werden aus den Werkstoffen PP (Polypropylen) und PVDF (Polyvinylidenfluorid) sowie aus Edelstahl gefertigt. Die Werkstoffauswahl hängt dabei maßgeblich von dem zu fördernden Medium und den Prozessbedingungen der jeweiligen Anwendung ab.
Magnetkreiselpumpen aus Kunststoff:
ohne medienberührte Metallteile aus PP und PVDF. PP bietet hohe chemische Beständigkeit gegen viele Säuren, Laugen und wässrige Lösungen. PVDF verfügt über eine besonders hohe Beständigkeit gegen Säuren und eine Vielzahl anderer Chemikalien und kann bei Temperaturen bis 90 °C eingesetzt werden.
Magnetkreiselpumpen aus Edelstahl:
eignen sich besonders für Anwendungen mit hohen Systemdrücken und hoher Medientemperatur. Sie sind beständig gegen eine Vielzahl von Laugen, einigen Säuren und wässrigen Lösungen und werden sehr häufig für vollentsalztes Wasser und Lösungsmittel eingesetzt. Einsatz bis 10 bar Systemdruck und 160 °C Medientemperatur.
Anwendungsbereiche
- Chemische Industrie: Förderung von Säuren, Laugen und korrosiven Medien
- Galvanik: Handhabung flüchtiger und aggressiver Flüssigkeiten
- Wasseraufbereitung: Dosierung von Additiven und Chemikalien
- Abwasserbehandlung: sichere Förderung von nicht- und kontaminierten Flüssigkeiten
- Pharmazeutische Industrie: sterile Prozesse und Reinraumanwendungen
- Halbleiterindustrie: ultrareine Flüssigkeitsförderung von Elektrolyten
- Lebensmittel- und Getränkeindustrie: hygienische Förderung sensibler Produkte
- Wasserstoffherstellung: Transport von Reinstwasser
- Absolut dicht: hermetische Abdichtung eliminiert jedes Leckagerisiko
- Wartungsarm: keine dynamischen Dichtungen, kein Verschleiss an der Welle
- Hohe Sicherheit: ideal für gefährliche und giftige Medien
- Chemisch beständig: ausgelegt für aggressive und korrosive Medien
- Vielseitig: universell in fast allen Industriezweigen einsetzbar
Download
Häufige Fragen zu Magnetkreiselpumpen
Was ist eine Magnetkreiselpumpe?
Eine Magnetkreiselpumpe überträgt das Drehmoment berührungslos über eine Magnetkupplung vom Motor auf das Laufrad. Dadurch entfällt die Wellendurchführung samt dynamischer Dichtung – die Pumpe ist hermetisch dicht und leckagefrei und eignet sich besonders für gefährliche oder giftige Medien.
Dürfen Magnetkreiselpumpen trockenlaufen?
Nein, normale Magnetkreiselpumpen müssen vor der Inbetriebnahme angefüllt werden, da die Gleitlager durch das Fördermedium geschmiert werden. Trockenlauffeste Sonderausführungen sind auf Anfrage erhältlich.
Welchen Werkstoff wähle ich für meine Magnetkreiselpumpe?
PP eignet sich für viele Säuren, Laugen und wässrige Lösungen bis ca. 90 °C, PVDF für eine noch größere Chemikalienbandbreite. Edelstahl wird bei hohen Systemdrücken, hohen Temperaturen bis 160 °C oder für Lösungsmittel eingesetzt. Haben Sie Fragen zur Beständigkeit? - Rufen Sie uns gerne an!
Sind die Magnetkreiselpumpen ATEX-zertifiziert?
Ausgewählte MKPG-Modelle sind ATEX-zertifiziert für explosionsgefährdete Bereiche der Zonen 1 und 2 gemäß EU-Richtlinie 94/9/EG.
