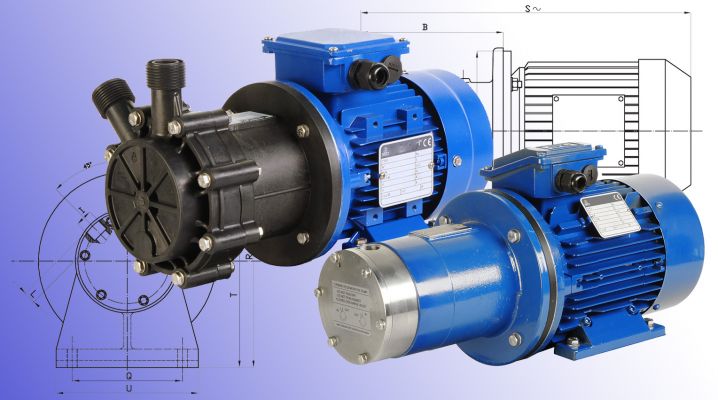

Magnetturbinenpumpen (Baureihe MTPG)
Magnetturbinenpumpen (Peripheralradpumpen) erzeugen hohe Drücke bei kleinen Volumenströmen – ideal, wenn eine klassische Kreiselpumpe hydraulisch überdimensioniert wäre. Die Baureihe MTPG von VENTAIX ist magnetgekuppelt, also leckagefrei, und in PP, PVDF oder Edelstahl erhältlich, für 0,2 bis 9 m³/h bei Förderhöhen bis 80 m.
Magnetturbinenpumpen: kleiner Volumenstrom, hoher Druck
Peripheralradpumpen mit Magnetkupplung finden in vielen Bereichen der Industrie ihren Einsatz. Überall dort, wo kleine Volumenströme bei hohem Druck benötigt werden, sind Magnetturbinenpumpen die richtige Wahl. Durch das Peripherallaufrad darf ein erhöhter Gasanteil im Fluid vorhanden sein, ohne dass die Pumpe Schaden nimmt.
Funktionsprinzip und Konstruktion
Magnetturbinenpumpen fördern Flüssigkeiten mit einem Peripherallaufrad und besitzen anstatt einer Gleitringdichtung eine Magnetkupplung. Durch den Aufbau des Laufrads wird das Fluid mehrfach überströmt, wodurch dem Fördermedium Energie zugeführt und die Erzeugung hoher Drücke bei vergleichsweise geringen Fördermengen ermöglicht wird. Die Magnetkupplung, bestehend aus Antriebsmagnet und Laufradmagnet, überträgt das Drehmoment vom Motor zur Pumpe bei gleichzeitig hermetischer Abdichtung des Pumpengehäuses – das Risiko von Leckagen wird dadurch minimiert.
Werkstoffe
Unsere Magnetturbinenpumpen der Baureihe MTPG sind in Kunststoff und Edelstahl lieferbar. Kunststoffpumpen werden aus Polypropylen (PP) oder Polyvinylidenfluorid (PVDF) gefertigt: PP eignet sich besonders für die chemische Industrie und den Transport verschiedener Säuren und Laugen, PVDF kommt zum Einsatz, wenn PP nicht beständig genug ist oder die Prozesstemperatur über 70 °C liegt.
Edelstahlpumpen (u. a. 1.4301/AISI 304 und 1.4404/AISI 316L) werden für höhere mechanische Belastbarkeit durch hohe Systemdrücke oder Temperaturen bis 160 °C eingesetzt und eignen sich auch gut für das Fördern von Kohlenwasserstoffen. Sie können für explosionsgefährdete Umgebungen bis ATEX-Zone 1 ausgelegt werden.
Anwendungsgebiete
- Chemische Industrie
- Galvanik
- Abwasseraufbereitung
- Pharmazeutische Industrie
- Halbleiterindustrie
- Lebensmittel- und Getränkeindustrie
- Petrochemie
- Textilindustrie
- Druckindustrie
- Solarindustrie
- Wasserstoffherstellung
- Leckagefreiheit durch Magnetkupplung statt Gleitringdichtung
- Zuverlässig und wartungsarm dank Verzicht auf Gleitringdichtung
- Chemisch beständig durch Kunststoff- oder Edelstahlausführung
- Pulsationsfrei durch Laufradgeometrie und reibungsfreie Kupplung
- Hoher Gasanteil im Medium bis 20 % möglich
Download
Häufige Fragen zu Magnetturbinenpumpen
Wann lohnt sich eine Magnetturbinenpumpe gegenüber einer Magnetkreiselpumpe?
Immer dann, wenn kleine Volumenströme bei hohem Druck gefördert werden müssen – ein Bereich, in dem klassische Kreiselpumpen hydraulisch ineffizient wären.
Können Magnetturbinenpumpen Medien mit Gasanteil fördern?
Ja, Modelle der Baureihe MTPG vertragen einen Gasanteil im Fördermedium von bis zu 20 %, ohne Schaden zu nehmen.
Sind Magnetturbinenpumpen ATEX-zertifiziert?
Alle Pumpenmodelle können ATEX-zertifiziert geliefert werden und erfüllen dann die Anforderungen der EU-Richtlinie 94/9/EG für explosionsgefährdete Bereiche.
